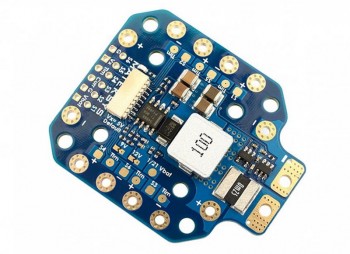

Плата распределения питания Matek 12S PDB-HEX 140A

Плата для распределения питания HEX-PDB от Matek с рабочим током 140А и пиковым 264А при 12S LiPO, применяется для питания гексакоптеров или квадрокоптеров. Имеет схемы крепления как 30х30, так и 20х20.

Input voltage range: 6~60V (2~12S LiPo)

PDB/current sense resistor: 140A cont, 264A burst.

ESC power pads: 60A cont. 100A burst

6x ESC power /signal/ telemetry pads

Current Senor: 264A,  3.3V ADC

Current Scale 125(INAV/BF),  BATT_AMP_PERVLT  80 (ArduPilot)

Vbat: Battery voltage

G: ground

Curr: current signal

Tlm: Duplicates Tlm pads for ESC telemetry

S1/S2/S3/S4/S5/S6: ESC signal

Vx: Regulator output

Vx= 5V by default,   Continuous 5 Amps

Bridge 9V jumper,  Vx= 9V,  Continuous 4 Amps,  Max.5A

Bridge 12V jumper,  Vx= 12V, Continuous 4 Amps,  Max.5A

Output Short-circuit tolerant (1 seconds)

Overcurrent protection & self-recovery

1K:20K resistors

Output 1/21 Vbat voltage

Mounting: 30.5 x 30.5mm, 20 x 20mm, Φ3mm

Dimensions: 49 x 40 x 6 mm

Weight: 12g

1x PDB-HEX

1x Rubycon ZLJ 63V 390uF

1x JST-SH1.0_8pin cable, 5cm

2x JST-SH1.0_8pin connectors
