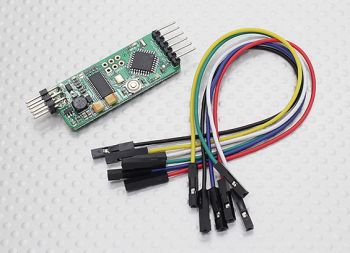

Minim OSD v1.1

851.8 грн.
Нет на складе

Данная система мини Arduino является недорогим решением с открытой схемой и программным обеспечением для наложения данных телеметрии на полетное видео.

Cистема специально разработана для  использования с ArduPilot Mega (также работает с Multiwii и MegapirateNG) и протоколом MAVlink и имеет очень малые размеры.

Основными компонентами являются микроконтроллер ATmega328P с загрузчиком Arduino и MAX7456 - одноканальный монохромный генератор экранного меню со встроенной энергонезависимой памятью (EEPROM).

Программирование осуществляется через FTDI-совместимый 6-контактный адаптер. Данная система также включает в себя два независимых источника питания для развязки цифровой и аналоговой частей схемы: Возможно отдельно подать 5 вольт для микроконтроллера ATmega и цифровой части OSD, через кабель FTDI или другой 5 вольтовой источник напряжения, и через расположенный в аналоговой части OSD, разъём благодаря встроенному регулятору напряжения на 5 вольт, который позволяет подавать на него до +12 вольт на входе. В случае объединения питания цифровой и аналоговой части не следует питать плату от полётного контроллера т.к. это может привести к перегрузке стабилизатора питания 5 вольт в нем.


Особенности:
- Микроконтроллер ATmega328P с загрузчиком Arduino
- MAX7456 - одноканальный монохромный генератор экранного меню со встроенной энергонезависимой памятью(EEPROM), и совместима со стандартами NTSC и PAL.
- FTDI совместимый вход
- Стандартный 6-пиновый IPS разъем
- Два независимых контура питания для цифровой и аналоговой частей схемы со светодиодной индикацией на каждом.
- Перемычки для разделения питания
- Встроенный регулятор напряжения +5V 500mA (входное напряжение 5-12В)
- Перемычка для выбора  PAL NTSC
- Контрольные точки для HSYNC (Выход горизонтальной синхронизации) и LOS (Выход потери синхронизации)



Характеристики:

- Напряжение: 5в

- Размеры: 50 x 18 x 10мм

- Вес: 4г

 Здесь Софт, прошивка, и полное описание по работе с Minim OSD

http://code.google.com/p/arducam-osd/wiki/minimosd
