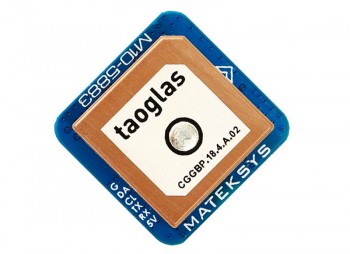

GPS приемник Matek M10-5883 GNSS с компасом

M10-5883 – GPS приемник от Matek использует GNSS с несколькими созвездиями на базе u-blox MAX-M10S.

MAX-M10S поддерживает одновременный прием четырех GNSS (GPS, ГЛОНАСС, Galileo и BeiDou). Большое количество видимых спутников позволяет приемнику выбирать лучшие сигналы. Это максимально увеличивает доступность местоположения, особенно в сложных условиях, например, в глубоких городских каньонах. Технология u-blox Super-S (Super-Signal) обеспечивает высокую радиочастотную чувствительность и может повысить точность динамического позиционирования при использовании небольших антенн или в условиях отсутствия прямой видимости. Для обеспечения максимальной чувствительности в конструкциях пассивных антенн модуль MAX-M10S интегрирует LNA, за которым следует SAW фильтр на RF-тракте.

GNSS u-blox MAX-M10S (GPS, GLONASS, Galileo and BeiDou)

Magnetic Compass QMC5883L

Patch antenna 18*18*4mm

Input voltage range: 4~9V (5V pad/pin)

Power consumption: 13mA

UART baudrate: 9600 default

Operating Temperatures: -20~80 °C

UART(TX, RX) interface for GNSS MAX-M10S

I2C(DA, CL) interface for Compass QMC5883L

JST-GH-6P connector (SM06B-GHS-TB)

GNSS PPS LED, Green. (Solid ON after powering on M10-5883,  blinking(1Hz) when GNSS get 3D fix)

23mm*23mm*10mm

9g

1x M10-5883

1x JST-GH-6P to JST-GH-6P 20cm silicon wire

Wiring and settings

M10-5883 5V to Flight controller 4~9V

M10-5883 RX to Flight controller UART_TX

M10-5883TX to Flight controller UART_RX

M10-5883 CL to Flight controller I2C_SCL

M10-5883 DA to Flight controller I2C_SDA

M10-5883 G  to Flight controller GND
