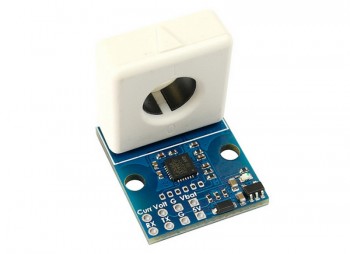

Датчик тока 150A Matek Hall Effect

Датчик тока производителя MATEK на эффекте Холла с рабочей нагрузкой до 150 А с заводской калибровкой смещения и чувствительности.

Отсутствие падения напряжения и нагрева компонентов датчика тока

Смещение и чувствительность откалиброваны на заводе

0~150A постоянного тока Номинальный непрерывный ток

Потребляемая мощность 17 мА

Датчик тока на эффекте Холла

Датчик тока на эффекте Холла MATEKSYS - 150A

Измерение напряжения VBAT: 0–69 В, шкала INAV = 2100, шкала BF = 210, ArduPilot BATT_VOLT_MULT = 21,0

Чувствительность: 20 мВ/А, шкала INAV/BF = 200, ArduPilot BATT_AMP_PERVLT = 50

Ошибка смещения напряжения при нулевом токе: +-10 мВ

Непрерывный ток: 0 ~ 150 А постоянного тока

Рабочие температуры: -30~80 °C

Погрешность выходного напряжения тока: 5%

Потребляемая мощность: 17 мА

Размеры: 23x20x23 мм

Вес: 7 г

5В: источник питания для платы HCS-150A, поддержка 4~13В IN, 17мА

TX/RX: для обновления прошивки и настройки (будет поддерживаться)

Vbat: для измерения напряжения, поддержка 0 ~ 69В IN

Cur: Токовый сигнал, выход 0~3,3 В

Volt: = 1/21 Vbat, выход 0~3,3 В

G: ЗАЗЕМЛЕНИЕ

Устанавливайте датчик Холла вдали от металла и магнитных материалов.
