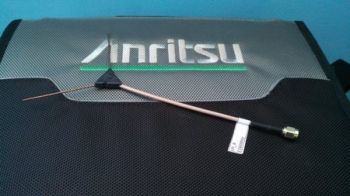

Диполи - самые простые и как ни странно самые распространенные в FPV антенны. Vee-диполь - антенна с линейной поляризаций, с круговой диаграммой направленности.
Несмотря на свою простоту, именно эти антенны до сих пор в основном используются в современных БПЛА. Их можно использовать с такими же диполями на земле (или штатными антеннами, входящими в комплект), патчами, панельными антеннами, антеннами типа "Яги" и остальными антеннами линейной поляризации. В отличии от антенн круговой направленности, диполи компактнее, их проще размещать на носителе, они меньше подвержены деформациями.
Особенности Vee-диполей:
- Каждый Vee-диполь точно настроен на индивидуальную частоту (канал видео)
- У каждой антенны есть паспорт, на котором указан замеренный КСВ
- Сведение усов обеспечивает входное сопротивление антенны 50 Ом, которое лучше согласуется с передатчиком видео
- По информации rcg антенна данной конструкции обеспечивает большее усиление в направлении сведения усов
Спецификации:
- Доступные каналы частот: 1040Mhz, 1160Mhz, 1280Mhz
- Длина хвостика антенны на выбор: 15см или 30см
- Максимальное усиление: 2,15 дБи
- Входное сопротивление: 50 Ом
- КСВ: <= 1,2
- Поляризация: линейная вертикальная
- Диаграмма направленности: круговая
- Вес: 10гр
Диполь на FPV носителе лучше всего будет сочетаться с Яги или панельной антенной на земле.
